17:54 Функции ГРП | |

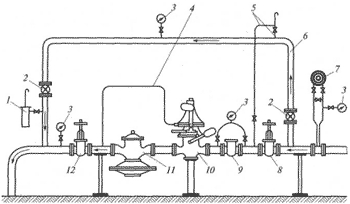

Роль ГРП. Газорегуляторные пункты предназначены для поддержании давления газа на заданном значении, уменьшения давления природного газа после газораспределительной станции и очистки природного газа от загрязнений с последующей надежной, исправной доставкой потребителям. В зависимости от подаваемого давления голубого топлива на газопроводе, ГРП могут быть высокого (3-12 кгс/см2) и среднего давления (до 0,3 МПа). ШРП выпускаются объектовыми (для объектов 1-го абонента) и центральными (для многих абонентов). Образцы газорегуляторных пунктов. ГРП разделяются между собой: - По установленной второй линии преобразования это газорегуляторные пункты с запасной линией преобразования и без. - По числу точек понижения давления голубого топлива это одноступенчатые и многоступенчатые ГРП. - По виду схемы газоснабжения потребителяэто тупиковые и закольцованные ГРПБ. - По числу линий редуцирования: однониточные и многониточные ГРПШ. - По преобразуемому давлению это ГРП низкого, высокого и среднего выходного давления. Способ работы газорегуляторных пунктов. Голубое топливо проходя входящий газопровод следует на фильтр, там осуществляется очистка от механических примесей, и проходя предохранительно запорный клапан идет в регулятор давления, там давление голубого топлива уменьшается и удерживается на требуемом уровне, от расхода газового топлива. при давлении природного газа далее регулятора более допустимых величин, к примеру в результате сбоя работы регулятора давления газа - срабатывает ГЗ - гидрозатвор или предохранительно-сбросной клапан - ПСК, в этом случае излишки давления природного газа выбрасываются в воздух. Если давление газового топлива растет и сброс природного газа через ПСК необходимого результата не вызвало, задействуется ПЗК - (предохранительно-запорный клапан) и потребление газа на газовое оборудование через эту линию редуцирования закрывается. Для обеспечения безаварийной подачи природного газа потребителю, в случае выхода из работы регулятора давления газа (рдг) газорегуляторные пункты производят закольцовку по выходному давлению,... либо планируют в газорегуляторных пунктах запасную трубу редуцирования. Стоит отметить, что в устройстве ГРПШ планируется обводная линия, обеспечивающая передавать голубое топливо и выполнять не автоматическое задание регулируемого давления газа при производстве осуществления эксплуатирования или ремонта котельных ШРП. Материалы получены с сайта проектировщиков http://proekt-gaz.ru | |
|
| |
